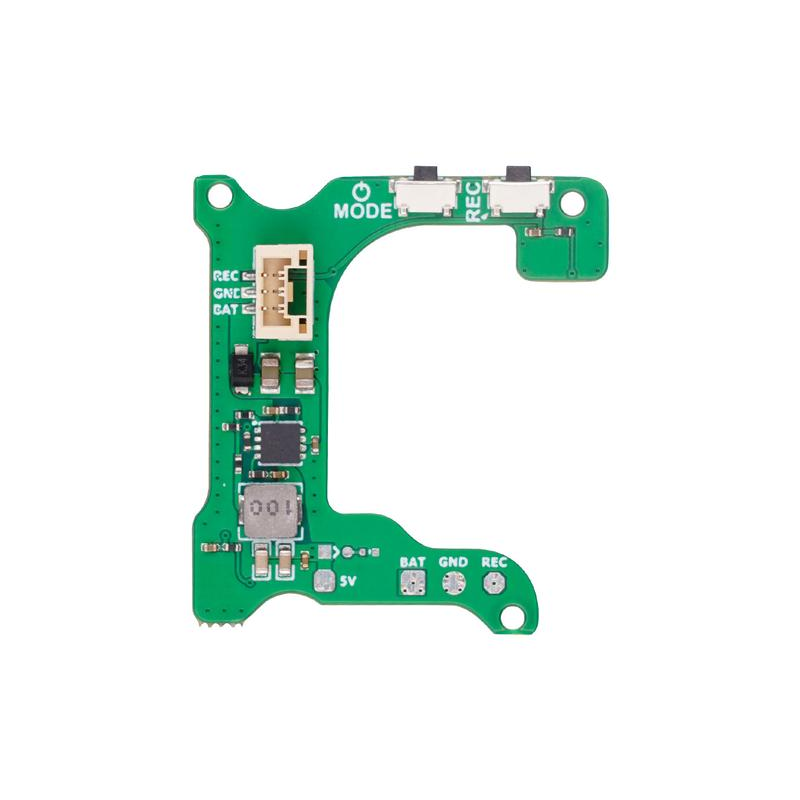

GoPro BEC Board pour GoPro Hero 8
Cette carte permet d'alimenter efficacement votre GoPro Hero 8 NAKED, grâce à un solide BEC 5V 2A qui ne lâchera pas contrairement à la carte de vol.
Elle déporte les boutons et la LED d'origine et permet le contrôle à distance de la caméra depuis votre télécommande.
Imprimez le fichier 3D pour vous faire une boite pour votre Naked GoPro HERO8.
Fichier SLT

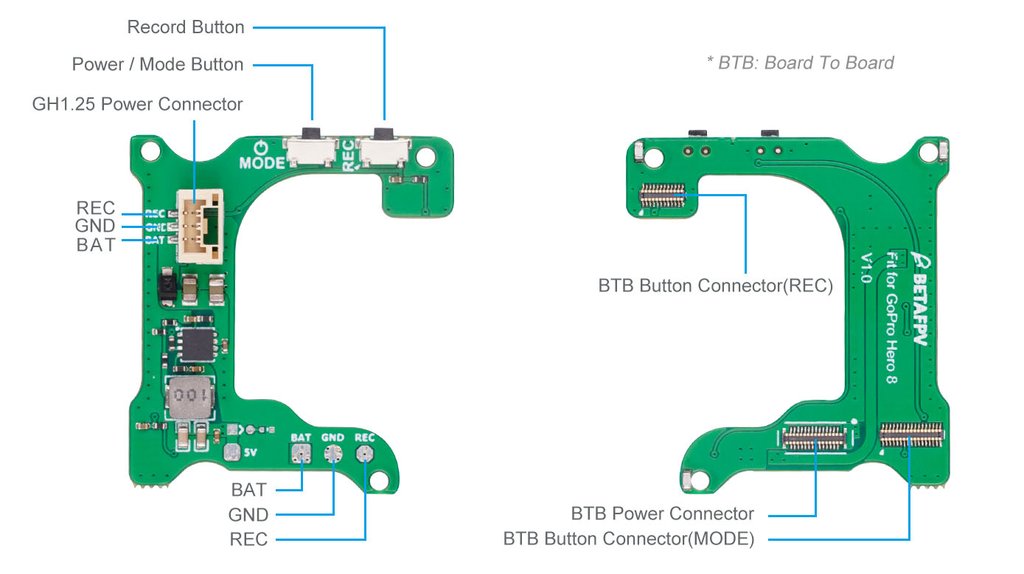

CARACTÉRISTIQUES :
- Installation simplifiée de la caméra
- Boutons ON/ OFF, Mode et Record
- LED de contrôle
- Seulement 1.5 g
- Pad pour le contrôle à distance depuis la radio
SPÉCIFICATIONS :
Modèle : BEC Board for Naked GoPro HERO 8
Poids : 1.57 g
Sortie : 5V@2A
Alimentation : 2-4S
Connecteur : GH 1.25 3 pins

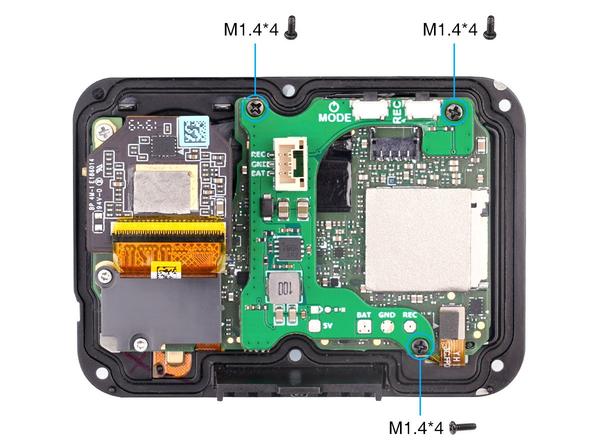

MONTAGE :
FONCTIONS :
Les 2 boutons sur la carte ont les mêmes fonctions que les boutons de la GoPro d'origine. Ils permettent 3 actions :
- Power On : appuyer sur le bouton Power/Mode et la LED flashera 3 fois avant de s'éteindre.
- Start Record : appuyer sur le bouton Record une fois et la LED flashera lentement. La LED s'éteindra en l'absence de carte SD.
- Stop Record : appuyer sur le bouton Record et la LED s'éteindra.
CONTRÔLE A DISTANCE :
Pour utiliser un des switch de votre radio afin de contrôler la caméra vous devrez procéder ainsi.
1. Si vous utilisez une carte F4 FC AIO V2.0, comme sur le Beta95X :
Dans un CLI Betaflight, collez les commandes suivantes :
resource FLASH_CS 1 NONE
resource PINIO 1 B12
set pinio_box = 40,255,255,255
save
Ensuite, mappez un de vos switches. Ex: channel AUX4 sur le Pinio USER1.
2. Si vous utilisez la FC F4 12A AIO, comme pour le Beta85X, le branchement se fera sur la pin A08 (LED_STRIP) :
Dans un CLI Betaflight, collez les commandes suivantes :
resource LED_STRIP 1 NONE
resource PINIO 1 A08
set pinio_box = 40,255,255,255
save

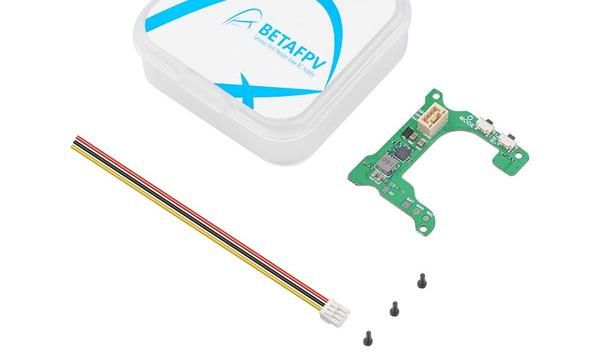

INCLUS :
- 1 x BEC Board
- 1 x Câble silicone GH1.25
